Le choix du type de production ECS est à faire au niveau de la boucle ECS, dans l'onglet général. Il permet d'utiliser un schéma ECS compatible avec la méthode Th-BCE.
Les schémas possibles sont :
Type de production ECS
|
Description
|
Production décentralisée
|
Le schéma que vous avez dessiné sera dupliqué pour chaque zone cochée dans la liste du ou des points de puisage. Ceci vous permet aisément de créer un système identique (par exemple sanitaire en tertiaire) pour de nombreuses zones.
L'ECS est amenée directement du ballon vers les groupes, sans passer par une distribution intergroupe.
|
Production et stockage centralisé
|
Ce schéma correspond à un ballon préparateur centralisé distribuant l'ECS dans un réseau bouclé ou tracé.
Ce type de production permet la distribution de l'eau chaude sanitaire à un certain nombre de groupe au moyen d'une distribution intergroupe.
|
Pour ces deux types de production, la production peut être composée d'un ou plusieurs ballons. Le fonctionnement sera différent en fonction des cas :
| o | Fonctionnement possible en Chauffage seul, en ECS seul ou en ECS + Chauffage instantané |
| • | Ballon de base solaire + Appoint intégré |
| o | Fonctionnement possible en ECS seul ou en ECS + Chauffage instantané |
| • | Ballon de base échangeur + Appoint intégré |
| o | Fonctionnement possible en Chauffage seul, en ECS seul ou en ECS + Chauffage instantané |
| • | Ballon de base solaire ou échangeur + Appoint séparé |
| o | Fonctionnement possible en ECS seul |
| • | Ballon de base solaire ou échangeur + Appoint instantané |
| o | Fonctionnement possible en Chauffage seul, en ECS seul ou en mode mixte |
Type de production ECS
|
Description
|

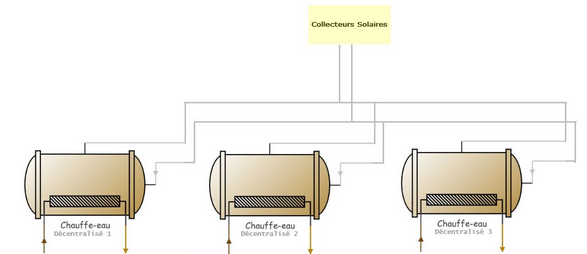

CESCI (Chauffe-Eau Solaire Collectif Individualisé)
|
Une installation CESCI comprend une installation solaire centralisée, alimentant directement en eau chaude les ballons décentralisés, qui ont un appoint lorsque l'énergie solaire est insuffisante.
Une production CESCI ne peut être utilisée que pour l'ECS.
Afin de modéliser un système CESCI dans DesignBuilder, il suffit de dessiner une boucle solaire, et de la raccorder à une boucle ECS ou une boucle solaire auxiliaire.
|
CESCAI (Chauffe-Eau Solaire Collectif avec Appoint Individualisé)
|
Le CESCAI ressemble au CESCI, à la différence près qu'un ballon centralisé récupère la chaleur solaire avant de la distribuer aux ballons décentralisés.
Une production CESCAI ne peut être utilisée que pour de l'ECS.
Afin de modéliser un système CESCAI dans DesignBuilder, il suffit de dessiner une boucle solaire, et de la raccorder à une boucle ECS ou une boucle solaire auxiliaire.
|
SSC (Système solaire combiné) appoint chauffage indépendant
|
Ce type de système est composé d'un ballon mixte, raccordé à :
- l'installation solaire, regroupant l'ensemble des panneaux solaires,
- la distribution intergroupe d'ECS, qui fait la liaison avec les points de puisage du système,
- la distribution intergroupe de chauffage, elle-même liée aux distributions de groupes et aux émetteurs chaud
- l'appoint de chaud, se situant dans le ballon, et ne permettant que le réchauffage de l'eau stockée dans le chauffe-eau.
Une production SSC appoint chauffage indépendant peut être utilisée pour effectuer le chauffage et l'ECS.
Afin de modéliser un système SSC dans DesignBuilder, il suffit de dessiner une boucle solaire, de la raccorder à une boucle solaire auxiliaire. La boucle solaire auxiliaire, en plus des différents groupes de points de puisages, devra être raccordée aux émetteurs de chauffage.
|
SSC (Système solaire combiné) appoint chauffage raccordé
|
Ce type de SSC avec appoint raccordé se distingue du précèdent, par la possibilité que l'appoint chauffe non seulement le ballon mais peut aussi chauffer directement le réseau d'eau chaude pour le chauffage.
Une production SSC appoint chauffage raccordé peut être utilisée pour effectuer le chauffage et l'ECS.
Afin de modéliser un système SSC dans DesignBuilder, il suffit de dessiner une boucle solaire, raccordée à une boucle solaire auxiliaire. La boucle solaire auxiliaire, en plus des différents groupes de points de puisages, devra être raccordée aux émetteurs de chauffage..
|
|
